製造業のお客様より、以下のご相談がありました。
・有機溶剤（ジクロロメタン）を使用して部品の洗浄などを行う工程で、作業場所の変更に伴い局所排気設備の更新を行いたい。
・既設の送風機やダクトについて、再利用できるものがあれば再利用したい。
現場調査の結果、作業場の改装に伴い屋内の既設設備は撤去されていました。
お客様は既存設備の利用を希望されていましたが、既設ダクトは口径が小さく送風機も必要な風量が確保できない少ないため再利用が難しい状況でした。
そのため、既設のダクトと送風機は撤去し、必要な風量を算出して新規で送風機を選定し直しました。
また、今回は机上で小さな部品へ有機溶剤を塗布する作業を行うとのことでしたので、お客様のご要望に合わせて以下の製作・設置を行いました。

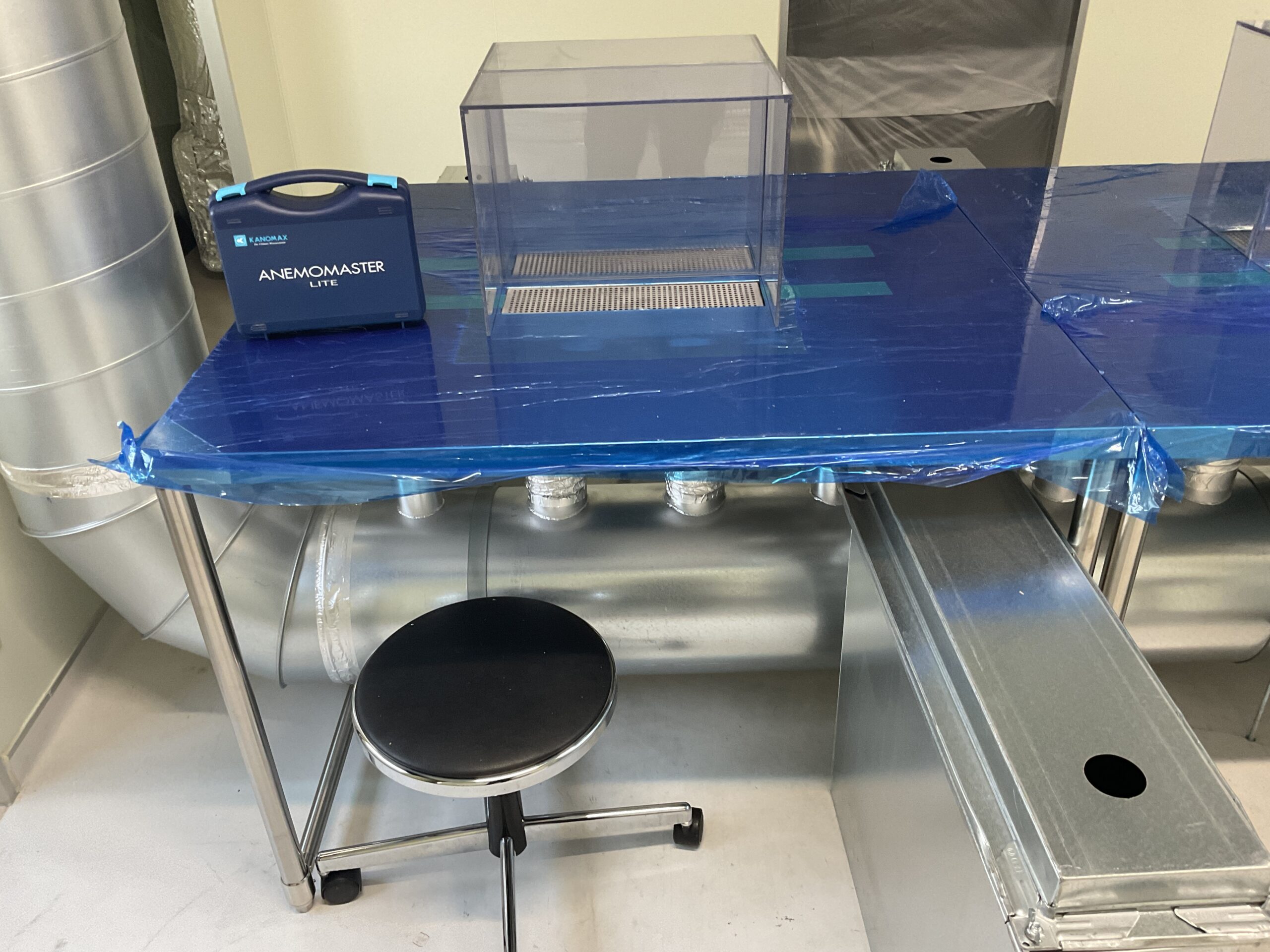

・作業性や採光性を確保するため、透明な塩ビ板で製作したフードを固定した机の製作
・洗浄が行いやすいように、机の開口部に取り外し可能なパンチングメタルの設置
・有機溶剤（液体）を拭き取った紙ウエスを捨てるゴミ箱のフード製作

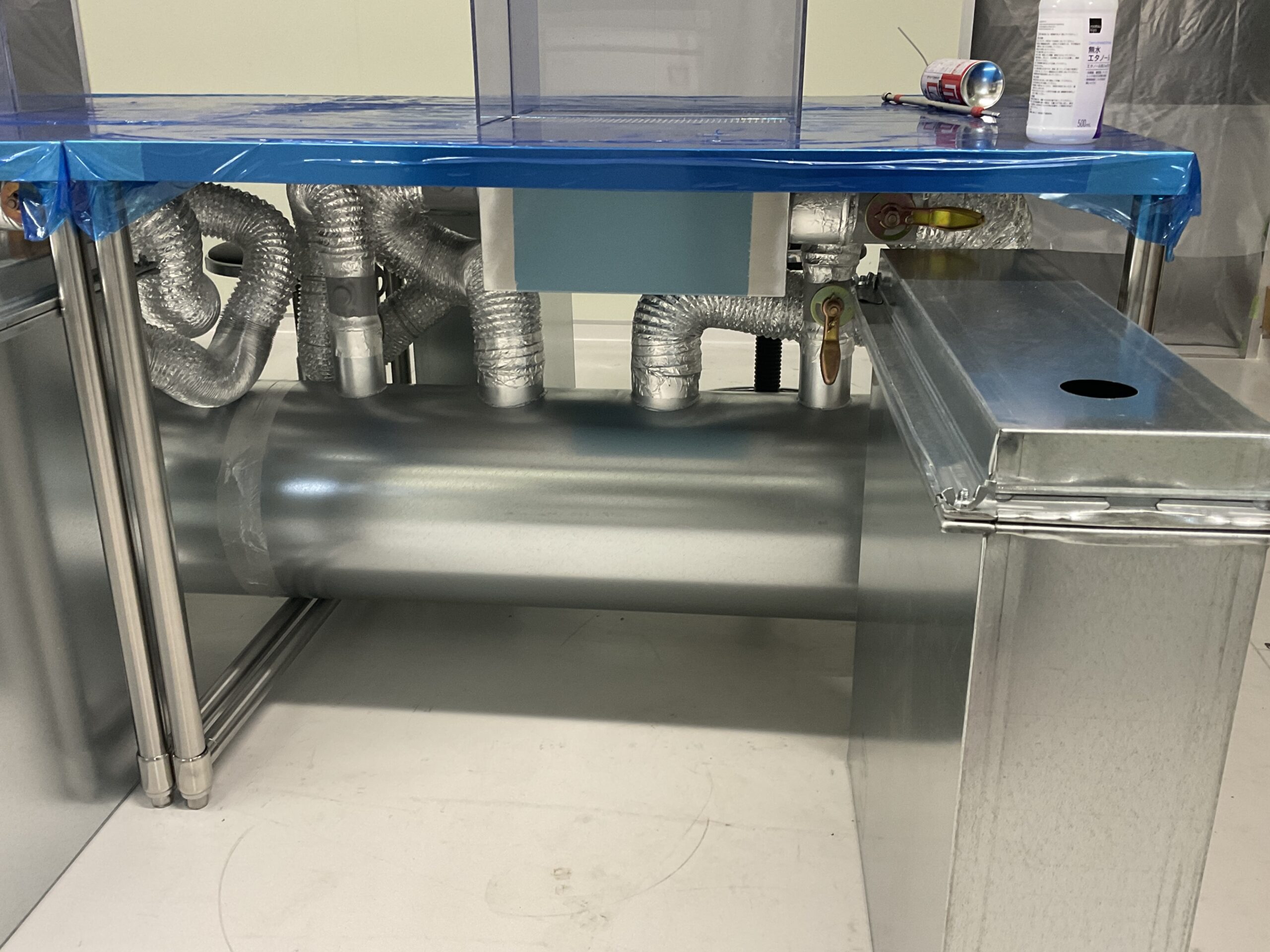

メインダクトは作業の邪魔にならないように机の下に敷設し、スペースを広く確保できるよう配慮しました。
施工内容
・労基署申請書類の作成、申請
・新規机、フード、ゴミ箱（フード）の製作
・ダクト工事
施工風景写真

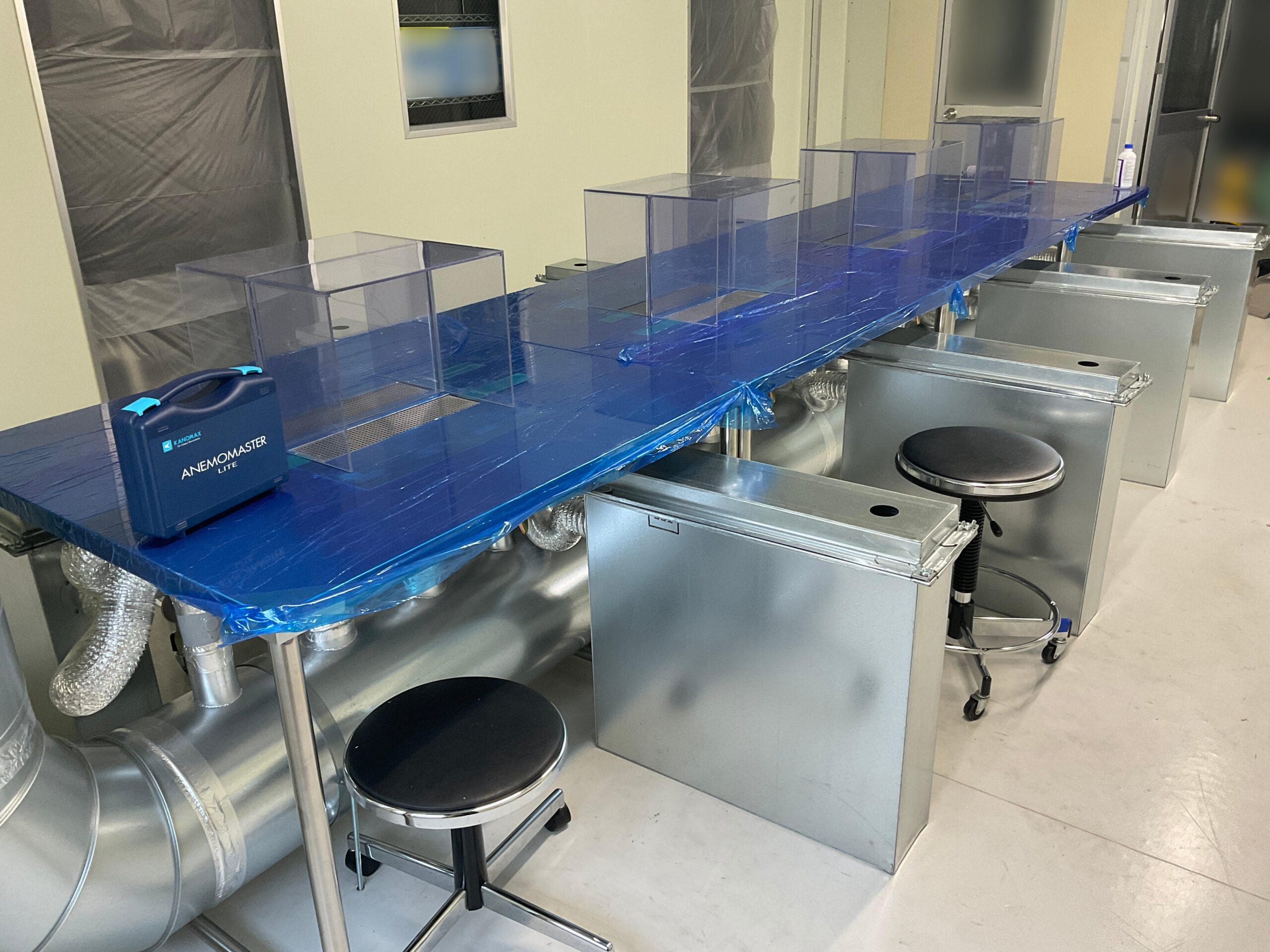

＜施工後＞

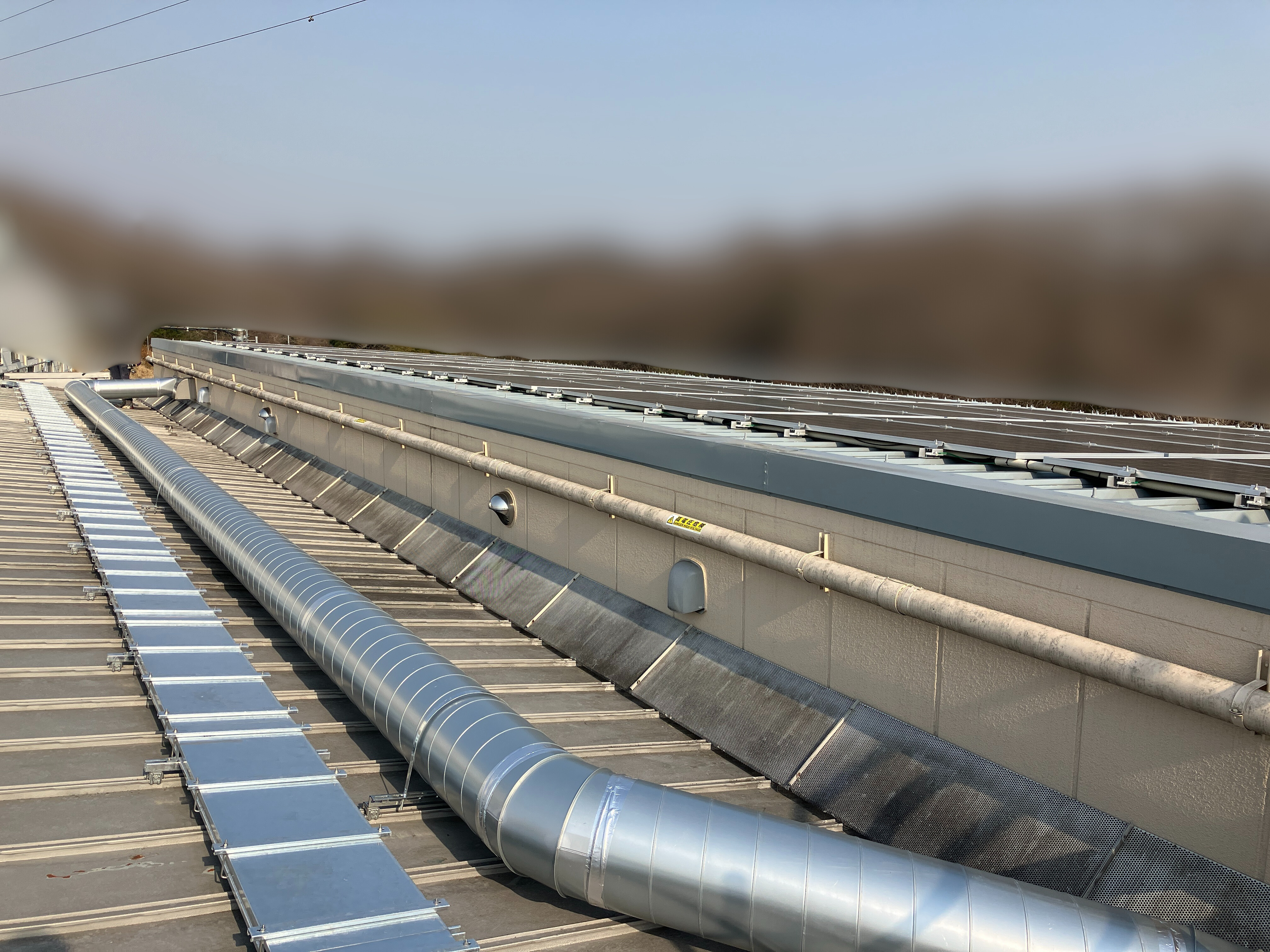

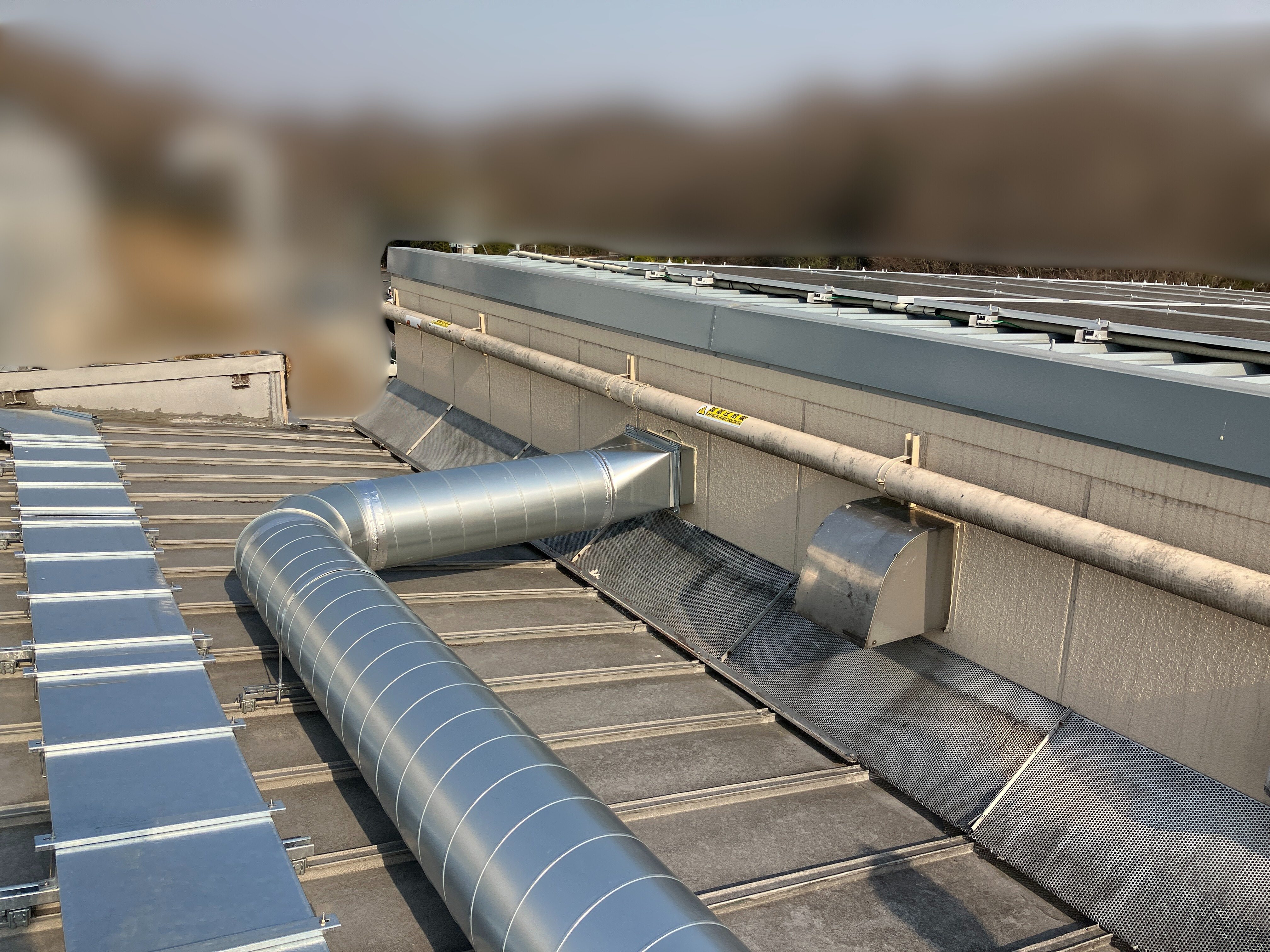

＜屋外ダクト＞

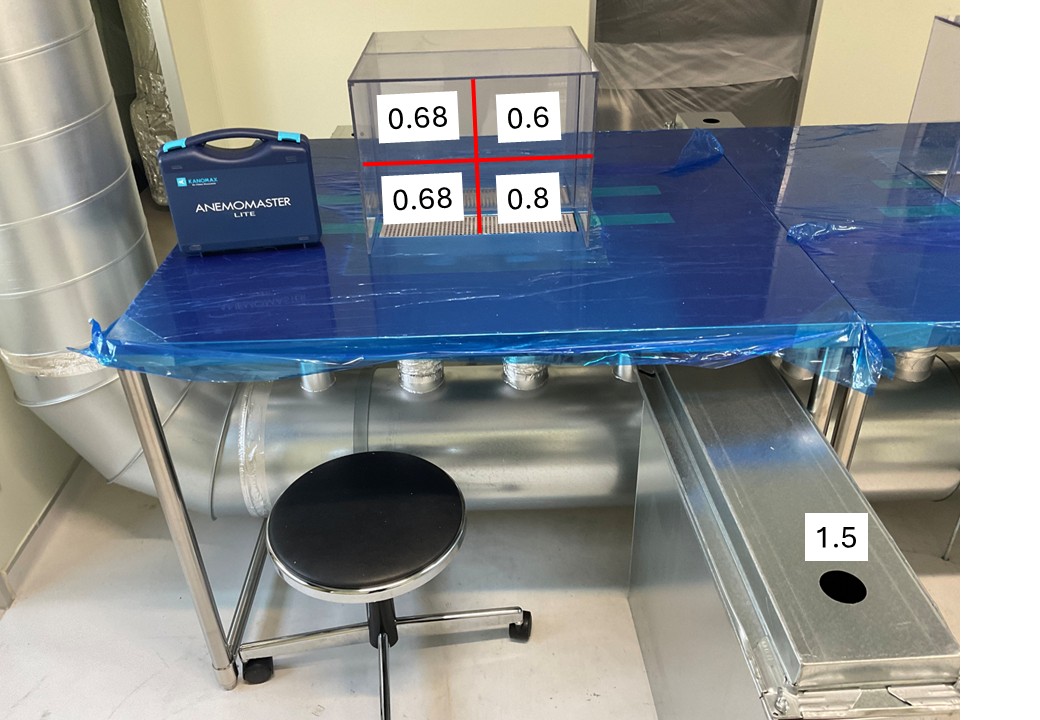

風速測定結果
開口面で計測した結果が、以下の数値です。
0.68 0.6
0.68 0.8
施工時に気を使った点、工夫した点
机の開口部分（パンチングメタル）は取り外しを可能にし、容易に清掃が行えるようにしました。
施工後のお客様の声
お客様からは『机の下にダクトを通す形で設計していただいたおかげで机の上を広く使うことができ、作業場もすっきりしました。洗浄も容易で、ゴミ箱も使いやすいです。ありがとうございました。』とのお言葉をいただきました。
